SIGNIFY INTERACT - Solution de gestion d'éclairage BACnet

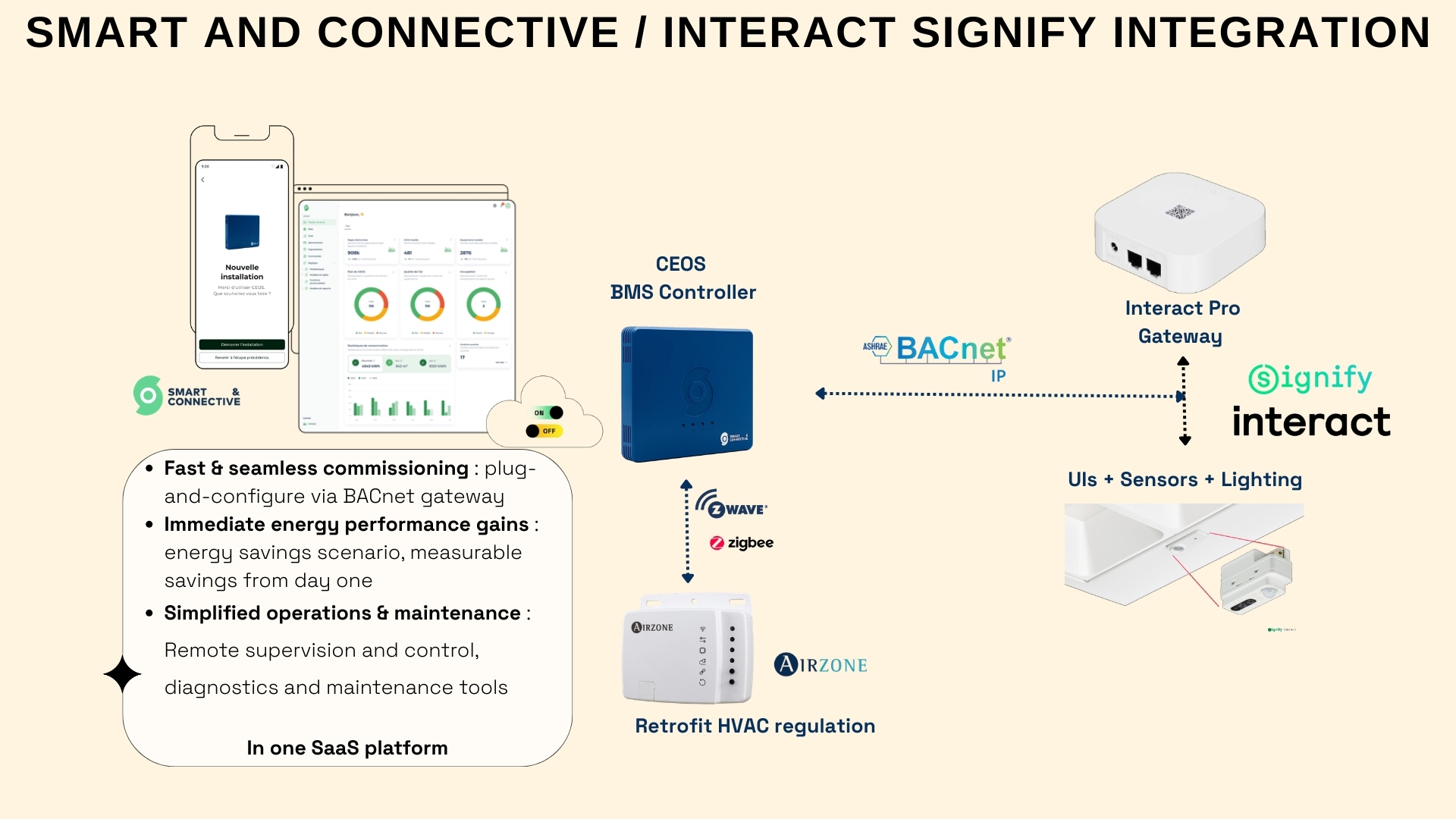

S&C - Interact Signify Integration.jpg



Introduction

Cette architecture présente l’intégration entre la plateforme Smart & Connective et l’écosystème Signify Interact, permettant une gestion unifiée du CVC, de l’éclairage et des capteurs au sein d’une seule solution SaaS.

Grâce à l’utilisation de la  gateway BACnet/IP "Interact Pro", l'automate CEOS communique directement avec l’infrastructure Signify Interact (luminaires, capteurs), tout en s’interfaçant avec des systèmes CVC existants via des protocoles comme Zigbee ou Z-Wave.

Cette intégration offre :

  • une mise en service rapide (plug-and-configure),
  • des gains énergétiques immédiats,
  • une exploitation simplifiée avec supervision et maintenance à distance.

L’ensemble permet de centraliser les données et les usages pour optimiser la performance énergétique des bâtiments dès le premier jour.



Configuration Signify Interact



1. Récupération de la configuration BACnet

Se connecter au portail Signify Interact :
https://sme.interact-lighting.com/

  1. Aller dans l’onglet "Building integrations"
  2. Exporter la table BACnet correspondant à votre installation :
    Project data for BACnet (.CSV)
  3. Un fichier .csv est téléchargé

2. Fonctionnement des objets BACnet

  • Les objets BACnet sont accessibles au niveau Groupe
  • Un groupe peut contenir des zones et des lampes
  • Le pilotage est possible uniquement par groupe

Chaque groupe expose :

  • Variateur (lecture / écriture)
  • Mouvement (Occupancy) (lecture)

3. Correspondance des identifiants

  • Le DeviceID correspond au BACnet Device ID à configurer sur la plateforme Smart and Connective
  • Les ObjectID sont attribués automatiquement :
    • Group 1 → ObjectID 0 et 1
    • Group 2 → ObjectID 2 et 3
    • ...
    • Group n → ObjectID n et n+1



Configuration Smart and Connective



4. Accès à la plateforme

Se connecter au portail :
https://my.smartandconnective.cloud/

  1. Accéder au site concerné
  2. Activer le BACnet sur l’automate CEOS

⚠️ Un abonnement "CEOS BACnet add-on" est requis pour la remontée des données



5. Ajout de l’équipement

  1. Ajouter un nouvel équipement :
    Interact_Signify - Luminaires Control

  2. Choisir le modèle correspondant au nombre de groupes configurés
    Exemple :

    • Group 1 = Developers Area
    • Group 2 = Commercial Area

    → Sélectionner :
    Interact_Signify - Luminaires Control (Groups 1-5)



6. Objets disponibles

Pour chaque groupe :

  • GROUP1_MANUAL_OVERRIDE → variateur groupe 1
  • GROUP1_OCCUPANCY → mouvement groupe 1

...

  • GROUPn_MANUAL_OVERRIDE
  • GROUPn_OCCUPANCY



7. Configuration finale

  1. Renseigner le champ "ID équipement BACnet"
    → Correspond au DeviceID extrait du portail Signify Interact
  2. Synchroniser l’automate CEOS
