SHELLY - WAVE SHUTTER

Mise à jour

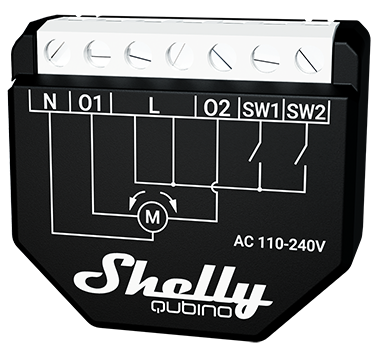

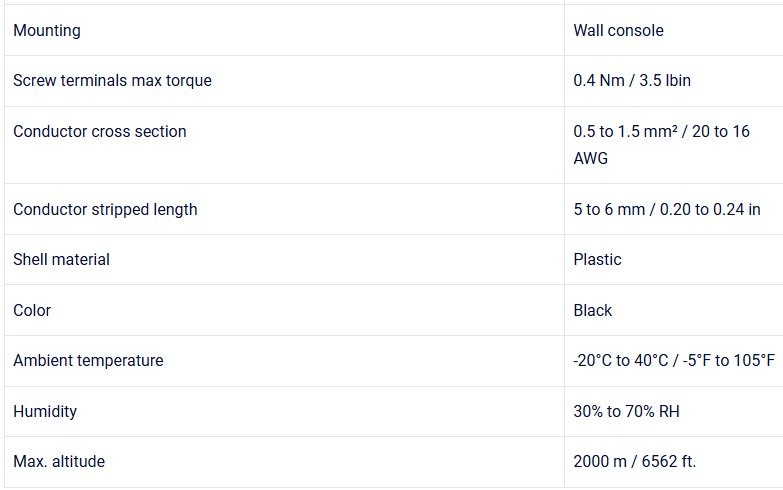

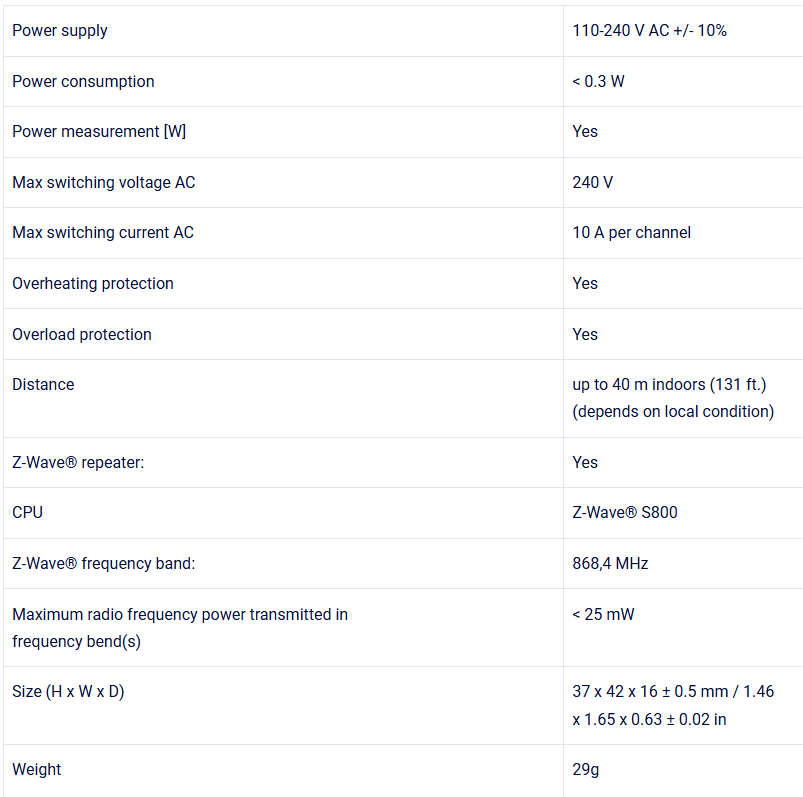

Informations générales

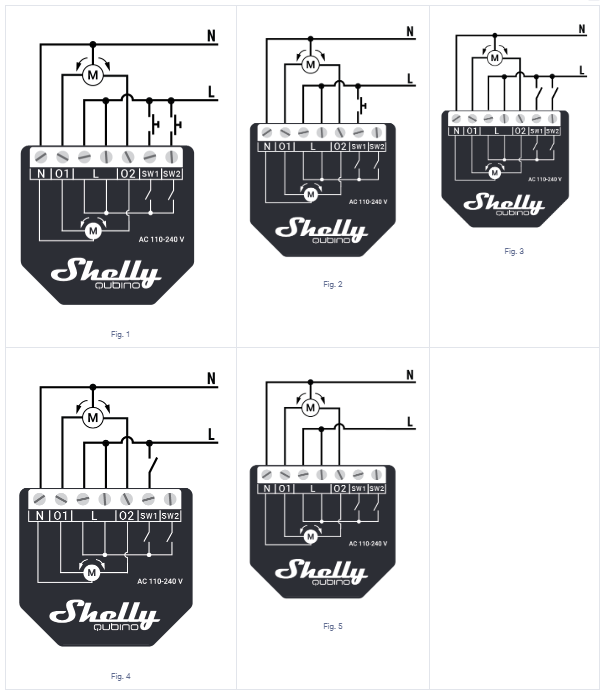

Schéma de câblage :




Liste des propriétés



- Consigne pourcentage ouverture (0=fermé, 99=ouvert) ;

- Puissance active [W] ;

- Consommation électrique [kWh] ;

- Calibration module (1=Démarrer cycle de calibration, 2=Calibré, 3=Non calibré, 4=Erreur) ;

- Mode (0=Volet roulant, 1=Store vénitien, 2=Manuel) ;

- Temps de rotation lamelle (en mode vénitien / X*0.01s) ;

- Surcharge détectée ( = 8) ;

- Surchauffe détectée ( = 2).



Astuces

- Inclusion/exclusion/factory reset :



🔌 Pré-requis

Avant toute manipulation, assurez-vous que l'appareil est alimenté électriquement.

➕ Inclusion (Ajout) du module

🟦 Vérification préalable

Si la LED bleue clignote lentement, cela signifie que le module n’est pas encore inclus dans un réseau Z-Wave®.

🟢 Méthode 1 : Avec le bouton S

  1. Activez le mode ajout/retrait sur votre passerelle Z-Wave®.

  2. Appuyez brièvement, puis maintenez le bouton S jusqu’à ce que la LED devienne bleue fixe.

  3. Relâchez, puis appuyez à nouveau et maintenez (> 2 secondes) le bouton S jusqu’à ce que la LED bleue clignote lentement.

  4. Relâchez le bouton pour démarrer le mode apprentissage (Learn mode).

Indicateurs LED :

  • 🔵 Clignotement rapide : inclusion en cours.

  • 🟢 Clignotement lent : inclusion réussie.

ℹ️ En mode réglage, le module retourne automatiquement en mode normal après 10 secondes d'inactivité.

🟢 Méthode 2 : Avec un interrupteur ou bouton poussoir

  1. Activez le mode ajout/retrait sur votre passerelle.

  2. Basculez l’interrupteur ou le bouton poussoir relié à une borne SW (SW, SW1, SW2, etc.) 3 fois en moins de 3 secondes (ON/OFF 3 fois).

Indicateurs LED :

  • 🔵 Clignotement rapide : inclusion en cours.

  • 🟢 Clignotement lent : inclusion réussie.

Le mode apprentissage (Learn mode) permet au module de recevoir les informations du réseau.

➖ Exclusion (Retrait) du module

🟢 Vérification préalable

Si la LED verte clignote lentement, cela signifie que le module est déjà inclus dans un réseau Z-Wave®.

ℹ️ Lors de l’ajout ou du retrait réussi, le store connecté effectue un mouvement de 2 secondes vers le haut et vers le bas.

🔵 Méthode 1 : Avec le bouton S

  1. Activez le mode ajout/retrait sur votre passerelle.

  2. Appuyez brièvement, puis maintenez le bouton S jusqu’à ce que la LED devienne bleue fixe.

  3. Relâchez, puis appuyez à nouveau et maintenez (> 2 secondes) jusqu’à ce que la LED bleue clignote lentement.

  4. Relâchez pour démarrer le mode apprentissage (Learn mode).

Indicateurs LED :

  • 🔵 Clignotement rapide : exclusion en cours.

  • 🔵 Clignotement lent : exclusion réussie.

ℹ️ En mode réglage, le module retourne automatiquement en mode normal après 10 secondes.

🔵 Méthode 2 : Avec un interrupteur ou bouton poussoir

  1. Activez le mode ajout/retrait sur votre passerelle.

  2. Basculez l’interrupteur ou bouton poussoir relié à une borne SW (SW, SW1, SW2, etc.) 3 fois en moins de 3 secondes.

Indicateurs LED :

  • 🔵 Clignotement rapide : exclusion en cours.

  • 🔵 Clignotement lent : exclusion réussie.

🔁 Réinitialisation d’usine (Factory reset)

⚠️ Attention : La réinitialisation d’usine efface tous les paramètres personnalisés, valeurs (kWh, associations, routage, etc.), ainsi que les identifiants Home ID et Node ID. À utiliser uniquement si la passerelle est manquante ou inutilisable.

🔴 Méthode 1 : Avec le bouton S

✅ Cette méthode fonctionne à tout moment.

  1. Appuyez brièvement, puis maintenez le bouton S jusqu’à ce que la LED soit bleue fixe.

  2. Appuyez plusieurs fois sur le bouton S jusqu’à ce que la LED devienne rouge fixe.

  3. Appuyez et maintenez (> 2 s) le bouton S jusqu’à ce que la LED rouge clignote rapidement. Relâchez pour lancer la réinitialisation.

Séquence visuelle :

  • 🟢 LED verte fixe ~1 s

  • 🔵🔴 LED bleue + rouge clignotent rapidement ~2 s

  • 🔵 LED bleue clignote lentement = réinitialisation réussie

🔴 Méthode 2 : Avec un interrupteur ou bouton poussoir

⚠️ Disponible uniquement dans la première minute après la mise sous tension.

  1. Connectez le module à l’alimentation.

  2. Basculez l’interrupteur ou bouton poussoir connecté à une borne SW 5 fois en moins de 3 secondes.

Séquence visuelle :

  • 🟢 LED verte fixe ~1 s

  • 🔵🔴 LED bleue + rouge clignotent rapidement ~2 s

  • 🔵 LED bleue clignote lentement = réinitialisation réussie





- Calibration automatique du module :



La calibration automatique permet au module d’apprendre les positions des fins de course du moteur.

⚠️ Important :

  • La procédure de calibration est obligatoire pour un fonctionnement correct du positionnement.

  • Le moteur doit être équipé de fins de course mécaniques ou électroniques, correctement réglées avant la calibration !

🪟 Calibration de position (mode volet roulant)

🔧 Paramètre "Mode" = 0 (mode "volet roulant")

🧠 Calibration via le portail d'hypervision

🔢 Paramètre "Calibration" (état de la calibration) :

  • 1 → démarrer la calibration

  • 2 → calibration réussie ✅

  • 3 → non calibré ❌

  • 4 → erreur de calibration ⚠️

📝 Étapes :

  1. Incluez le module au réseau Z-Wave® (voir section "Inclusion").

  2. Affectez la valeur 1 au paramètre "Calibration" (calibration forcée).

  3. Le module réalise une séquence complète :

    • montée → descente → montée → descente à 50 %.

  4. Vérifiez si le paramètre "Calibration" est égal à 2 (succès).

  5. Assurez-vous que la LED jaune n'est pas clignotante.

❗ Si la valeur est 3 ou 4, vérifiez que :

  • le cycle complet a bien été effectué,

  • les fins de course sont correctement réglées,

  • le câblage est conforme au guide utilisateur.

🔘 Calibration via bouton poussoir (SW1)

  1. Montez complètement le store (position haute).

  2. Appuyez 4 fois sur le bouton SW1 en moins de 3 secondes.

  3. Le module effectue 4 cycles complets :

    • montée → descente → montée → descente à 50 %.

✅ Aucune limite de temps pour cette méthode.

🔘 Calibration via le bouton S

  1. Appuyez brièvement (< 0,5 s) sur le bouton S pour entrer en mode réglage.

  2. Maintenez le bouton S jusqu’à ce que la LED soit jaune (calibration sélectionnée).

  3. Démarrez la calibration en maintenant le bouton S > 2 secondes.

  4. Assurez-vous que la LED jaune ne clignote pas à la fin du processus.

❗ Si la LED jaune clignote encore :

  • Vérifiez que le cycle complet a été effectué.

  • Contrôlez les fins de course et le câblage.

🪟 Calibration des lamelles orientables (mode vénitien)

🔧 Paramètre "Mode" = 1 (mode "stores vénitiens")

Lors de l’activation du mode vénitien, une calibration spécifique est nécessaire pour permettre le positionnement angulaire des lamelles.

📝 Étapes :

  1. Incluez le module au réseau et réalisez la calibration volet roulant (voir section précédente).

  2. Affectez la valeur 1 au paramètre "Mode" pour activer le mode vénitien.

  3. La durée de rotation des lamelles est par défaut de 1,5 s (paramètre "Temps de rotation lamelle").

🔄 Ajustement fin (paramètre "Temps de rotation lamelle")

  • Si les lamelles dépassent la rotation et que le store commence à bouger : diminuez la valeur.

  • Si les lamelles ne terminent pas leur cycle complet : augmentez la valeur.

Répétez l’ajustement du paramètre "Temps de rotation lamelle" jusqu’à obtenir une rotation précise et stable, sans déplacement du store.

ℹ️ Si le temps de rotation est correctement défini, l’orientation des lamelles ne doit pas entraîner de mouvement vertical.
