Prérequis
Tout d'abord, s'assurer que le paramétrage du CEOS a été effectué sur le portail d'hypervision. Se référer à l'article : Modbus : Mode d'emploi
Une fois les paramètres renseignés, nous allons tester la bonne communication entre le Ceos et l'équipement modbus.
Test de de la communication
-Ajouter le device modèle suivant : "Testeur de communication Modbus" sur le ceos concerné et renseigner la ligne de bus puis le slave id.
-Lancer la synchronisation puis patienter quelques minutes.
-A partir du moment où une valeur remonte, c'est que la connexion est établie.

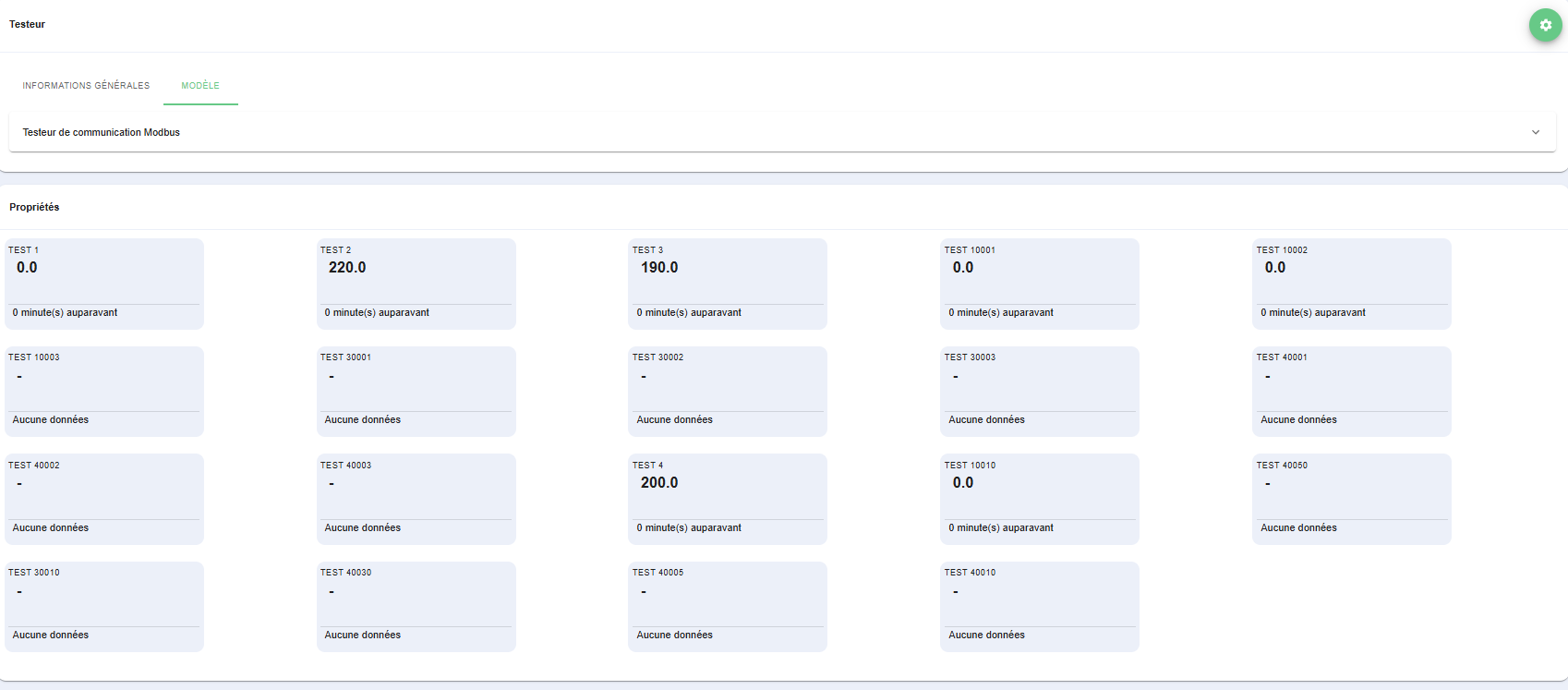

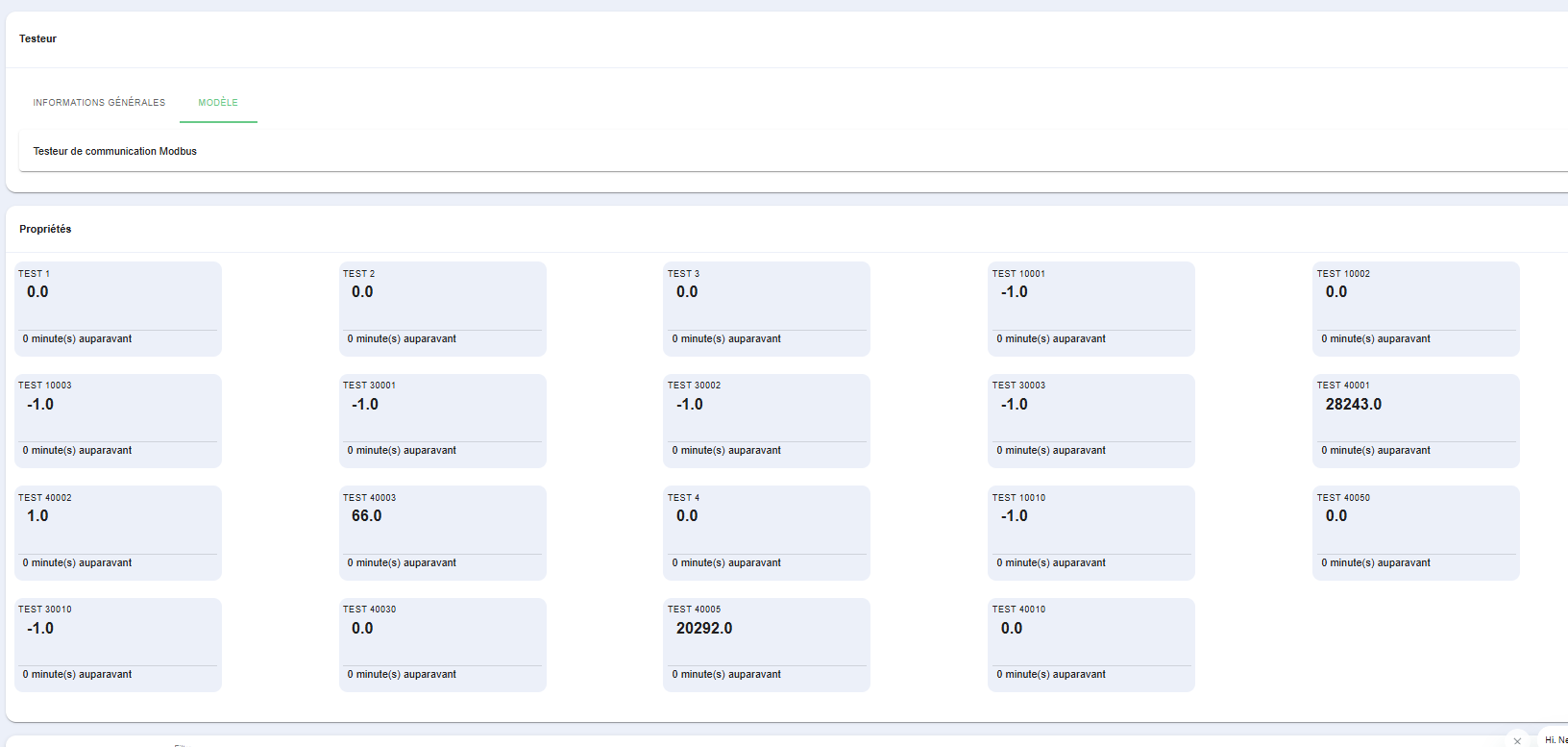

Exemple de bonne communication :
Une fois la connexion établie, il sera nécessaire de transmettre la table des registres souhaités à l'adresse suivante : supportprosc@rexel.fr.
En cas de non communication:
- S'assurer que l'unité est bien communicante dans le protocole sélectionné.
- S'assurer que les paramètres de l'unité concernée et du CEOS sont correctement renseignés :
RTU : parité, vitesse de baud, bits d'arrêt, taille d'octet, slave ID
TCP/IP: adresse IP, slave ID
- Il conviendra de tester l'inversion du câblage sur le CEOS (RS485)
- Il conviendra de tester le changement du câble RJ45 (TCP/IP)
