Informations générales
Protocole : Z-Wave
Alimentation : 230VAC, 50/60Hz (carte de commandes déportées) - 12VDC (thermostat, fourni par la carte de commandes
Sonde de température : NTC 10K
Température de fonctionnement : 0-55°C
Dimensions : 86*86*14mm
Diamètre de boite d'encastrement : 60-65mm
Protection électrique : Nécessite un disjoncteur 10A

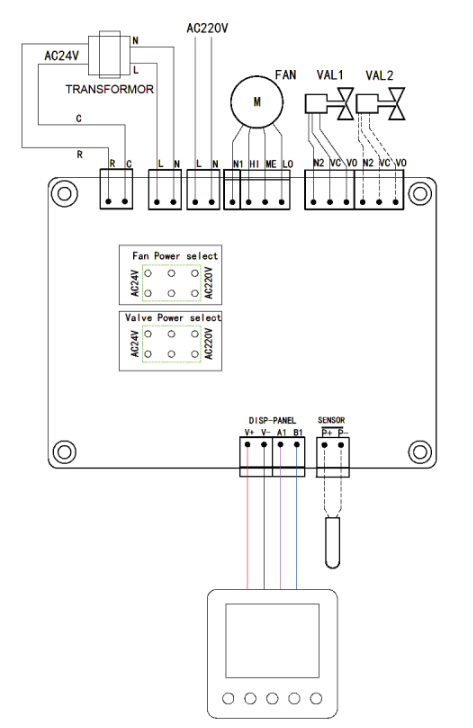

Schéma de câblage :
Il faudra également connecter A et B du thermostat à A1 et B1 de la carte déportée (bus de communication entre les 2 parties).
En 4 tubes :
VAL1 = Froid
VAL2 = Chaud
La sortie SENSOR te permet de rajouter une sonde de mesure de T°C déportée (par défaut, ce sera celle interne au thermostat qui sera utilisée).
Procédure d'inclusion / exclusion
Inclusion :
1. Activer le mode Pairer sur le CEOS MANAGER.
2. Mettre le thermostat en mode OFF.
3. Presser et maintenir la touche du milieu (flèche vers le bas). Si le module n’a pas déjà été inclus, " - - " va s’afficher.
4. Réappuyer brièvement sur la touche du milieu.
Si l’inclusion a réussi, le module va alors afficher le numéro du nœud.
Exclusion :
1. Activer le mode Dépairer sur le CEOS MANAGER.
2. Mettre le thermostat en mode OFF.
3. Presser et maintenir la touche du milieu (flèche vers le bas). Si le module n’a pas déjà été inclus, " - - " va s’afficher.
4. Réappuyer brièvement sur la touche du milieu.
Si l’inclusion a réussi, le module va alors afficher le numéro du nœud.
Liste des propriétés
- Mode (Chaud, Froid, Ventilation, Arrêt)
- Vitesse de ventilation (Auto, Bas, Moyen, Haut)
- Ventilation (On/Off)
- Température (°C ou °F)
- Consigne Chaud (°C ou °F)
- Consigne Froid (°C ou °F)
- Unité mesure de T°C (°C ou °F)
- Type de ventilo-convecteur (2 tubes/4 tubes)
- Sélection sonde mesure de T°C (Interne/Externe)
- Offset T°C sonde interne (X*0.1°C)
- Offset T°C sonde externe (X*0.1°C)
- Bande morte (X*0.1°C)
Vérification du bon fonctionnement
Se référer au lien Tester un device
1. Depuis le Portail hypervision S&C :
- Envoi d'un mode
- Envoi d'une T°C de consigne
- Envoi d'une vitesse de ventilation
Les données envoyées depuis le portail doivent être prises en compte sur le thermostat.
1. Depuis le thermostat :
- Envoi d'un mode
- Envoi d'une T°C de consigne
- Envoi d'une vitesse de ventilation
Les données envoyées depuis le thermostat doivent être prises en compte sur le portail.
Astuces
Factory reset :
Non disponible
Calibrage de la sonde de mesure de T°C :
Un paramètre est disponible directement depuis le portail si vous avez besoin de calibrer la sonde de mesure de T°C interne du thermostat (paramètre "Offset T°C sonde (X*0.1°C)").
Pour cela, vous pouvez envoyer un valeur positive (si besoin de rajouter des °C) ou une valeur négative (si besoin de retrancher des °C)
